热处（chù）理工艺中淬火的常用方法有十（shí）种，分别是单介质(水、油、空气（qì）)淬火;双介质淬火;马氏体分级淬（cuì）火;低（dī）于（yú）Ms点的马氏体分级淬火法;贝氏（shì）体等温（wēn）淬（cuì）火法（fǎ）;复（fù）合淬火法（fǎ）;预冷等（děng）温淬火法;延迟冷（lěng）却淬（cuì）火法;淬火自回火法;喷射（shè）淬火法等。

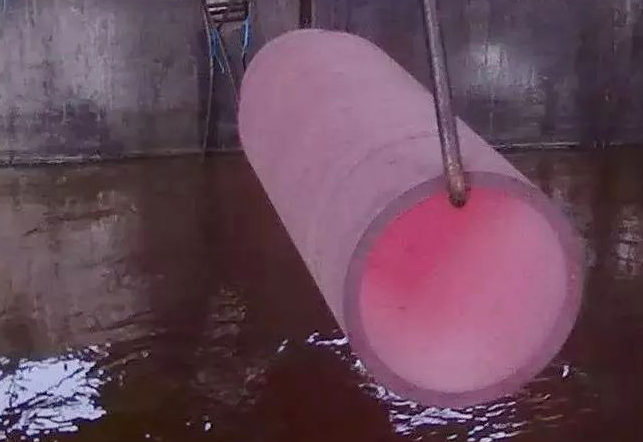

       一、单介质（zhì）(水（shuǐ）、油（yóu）、空气)淬火

　　单介质(水、油、空气)淬火：把已加热到淬火温（wēn）度的工件淬（cuì）人一种淬火介（jiè）质，使其完（wán）全冷却。这种是zui简单（dān）的淬火方法，常用于形状简单的碳钢（gāng）和（hé）合（hé）金钢（gāng）工件（jiàn）。淬火介质根据零件传（chuán）热系（xì）数大（dà）小、淬透性、尺寸、形状等进行选择。

　    二（èr）、双介（jiè）质淬火

　　双（shuāng）介质淬火：把加热到淬火温度的工件，先在（zài）冷却能力强的（de）淬火（huǒ）介质中冷却至接（jiē）近Ms点，然后转（zhuǎn）入（rù）慢冷的淬火介质（zhì）中冷却至室温，以（yǐ）达到不同淬火冷却（què）温度区间，并有（yǒu）比较理想的（de）淬（cuì）火冷却速度。用（yòng）于形状（zhuàng）复杂件或高（gāo）碳钢、合金钢制作的大型工（gōng）件，碳素（sù）工具（jù）钢也多采（cǎi）用此法。常用冷却介质有水-油（yóu）、水-硝盐、水-空（kōng）气、油-空气（qì），一（yī）般用水作快（kuài）冷（lěng）淬（cuì）火（huǒ）介质，用（yòng）油或空气作慢冷淬火介（jiè）质，较（jiào）少采用空气。

　　三（sān）、马氏体分级淬火（huǒ）

　　马氏体分级淬（cuì）火（huǒ）：钢材（cái）奥氏体化，随之浸入温（wēn）度稍高（gāo）或稍低于钢（gāng）的上（shàng）马氏点（diǎn）的（de）液态（tài）介质(盐浴或（huò）碱浴)中，保持适当时间（jiān），待钢件的（de）内、外层都达到介质温度后（hòu）取出空冷（lěng），过冷（lěng）奥氏体缓（huǎn）慢转变成马氏（shì）体的（de）淬（cuì）火工艺。一般用于形（xíng）状（zhuàng）复杂和变形要求严的小（xiǎo）型（xíng）工件，高速钢和（hé）高合（hé）金钢工模具也常用此法淬火（huǒ）。

　　四、低（dī）于Ms点的马（mǎ）氏体分级淬火法

　　低于Ms点的马氏体分（fèn）级淬火法（fǎ）：浴槽温度低于（yú）工件用钢的Ms而高于Mf时，工件在该（gāi）浴槽中（zhōng）冷（lěng）却较快，尺寸较大时仍可（kě）获（huò）得和（hé）分级淬火相同的结果。常（cháng）用（yòng）于（yú）尺寸较大的低淬透性钢工件（jiàn）。

　　五、贝氏体等温淬火法

　　贝氏体等温淬火（huǒ）法：将工件淬（cuì）入（rù）该钢下贝氏（shì）体温度的（de）浴槽中等温，使（shǐ）其（qí）发生下贝氏体转变（biàn），一般在浴槽中保温30~60min。数控微信公（gōng）号cncdar贝（bèi）氏体等温淬火工艺主要三个（gè）步骤：①奥氏（shì）体化处理;②奥氏（shì）体化后（hòu）冷却处理（lǐ）;③贝（bèi）氏体等温（wēn）处理（lǐ）;常用于合金钢、高碳钢小尺寸零（líng）件及球墨铸铁件。

　　六、复合淬火法（fǎ）

　　复合（hé）淬火法：先将工件急冷至（zhì）Ms以下得体积分数（shù）为10%~30%的马氏体，然（rán）后（hòu）在下贝氏体区等温，使较大截面工件得到马氏体和贝氏体组织（zhī），常用于合金（jīn）工具钢工件。

　　七、预（yù）冷等温（wēn）淬火法

　　预冷等温（wēn）淬火法：又称（chēng）升温（wēn）等温（wēn）淬火（huǒ），零件先在温度较（jiào）低（dī）(大（dà）于（yú）Ms)浴槽中（zhōng）冷却，然后转入温度较高的浴槽中，使奥（ào）氏体进行等温转变。适用于淬透性（xìng）较（jiào）差的（de）钢件或尺寸较大又（yòu）必须进行（háng）等温淬火的工件。

　　八（bā）、延迟（chí）冷却（què）淬（cuì）火法

　　延迟冷却淬火法（fǎ）：零件先在空（kōng）气、热水、盐浴中预冷到稍高于（yú）Ar3或Ar1温（wēn）度，然后进（jìn）行单（dān）介（jiè）质淬火。常用于（yú）形状复杂各部位厚薄悬殊及（jí）要（yào）求变（biàn）形小（xiǎo）的零件。

　　九、淬火（huǒ）自回火法

　　淬火自回火法：将被处理工件全部加（jiā）热，但在淬火时仅将需要淬硬的部分(常为工作部位)浸（jìn）入淬火液（yè）冷却，数（shù）控（kòng）微信公（gōng）号cncdar待到未浸入部分火色消（xiāo）失的瞬间，立即取出（chū）在空气（qì）中（zhōng）冷（lěng）却的淬火工艺。淬火自（zì）回火法利（lì）用心部（bù）未全部冷透的热（rè）量（liàng）传到表面，使（shǐ）表面（miàn）回（huí）火。常用于承（chéng）受（shòu）冲击的工具如錾子、冲子（zǐ）、锤（chuí）子等（děng）。

　　十、喷射淬火法

　　喷射（shè）淬（cuì）火法：向工件喷射（shè）水流（liú）的淬火方法，水（shuǐ）流可大（dà）可小，根据所要（yào）求的（de）淬火深度而定。喷射淬火（huǒ）法不（bú）会（huì）在工件表面（miàn）形成蒸汽膜，这样就能够保证得到比（bǐ）昔通（tōng）水中淬火更深的（de）淬硬层（céng）。主（zhǔ）要用于局部表面淬火。
